Извещатели серии 200AP совместимы с контроллером шлейфов FX-SLC

1

Новый протокол FX-SLC обеспечивает большее число устройств на шлейфе и больший контроль, возможности конфигурации и управления устройствами, позволяя оптимизировать всю систему для конкретного объекта.

Извещатели серии 200AP конструктивно и электрически обратно совместимы с устройствами серии 200.

Все извещатели удовлетворяют требованиям норм WEEE и RoHS, минимизирующих стоимость утилизации.

Все извещатели серии 200AP (кроме ESMI2251CTLE-W) имеют два светодиодных индикатора, которые обеспечивают видимость состояния устройства со всех сторон. Светодиоды имеют красный цвет при тревоге, янтарный при неисправности, зеленый в нормальном состоянии.

ESMI2251CLTE-W имеет красный индикатор. Извещатели поставляются в 2-х вариантах исполнения: со встроенным изолятором короткого замыкания или без изолятора.

Дымовой оптический извещатель ESMI 22051E

 ESMI 22051E

Дымовой оптический извещатель ESMI 22051E оборудован оптической дымовой камерой новой конструкции. Она обеспечивает повышение скорости обнаружения, снижение изменения чувствительности, вызываемого пылью, и снижение ложных тревог от загрязнений. В устройстве применена сложная процессорная схематика, которая включает в себя сглаживающую фильтрацию для устранения помех. Встроенное программное обеспечение устройства исполняет сложные алгоритмы, которые улучшают устойчивость к ложным тревогам и повышают скорость обнаружения тревоги.

Комбинированный дымовой+тепловой извещатель ESMI 22051TE

ESMI 22051TE

Комбинированный дымовой+тепловой извещатель ESMI 22051TE использует температурный канал как дополнительный к основному, дымовому оптическому, для улучшения устойчивости к ложным тревогам и более раннего обнаружения пожара. Устройство содержит два чувствительных элемента, которые управляются встроенным программным обеспечением. ESMI 22051TE согласно EN54-7 контролирует фиксированную температуру 58°C и, согласно EN54-5, скорость нарастания температуры. В местах, где деятельность в дневное время может вызвать нежелательные тревоги, извещатель может быть запрограммирован на режим “только тепло” с автоматическим переходом на нормальную оптико-тепловую работу в другое время.

3-х элементный многокритериальный оптический тепловой инфракрасный извещатель ESMI 22051TLE (PTIR)

ESMI 22051TLE

Многокритериальный Оптический Тепловой Инфракрасный извещатель ESMI 22051TLE (PTIR) является альтернативой ионизационному извещателю с точки зрения влияния на окружающую среду. “PTIR” обеспечивает сравнимую с ионизационной технологией скорость обнаружения быстро распространяющегося пожара и имеет меньшую восприимчивость к ложным тревогам. Его с уверенностью можно ставить в местах, где основным риском является быстро распространяющийся пожар с пламенем. Сравнивая “PTIR” с ионизационным извещателем, необходимо добавить, что “PTIR” обладает лучшими характеристиками благодаря альтернативным технологиям – использованию двух длин волн в оптическом канале и теплового канала. Объединение и постоянный контроль всех трех элементов пожара дает возможность ESMI 22051TLE более быстро реагировать на реальный пожар и иметь повышенную устойчивость к неблагоприятным воздействиям. Встроенная программа динамически изменяет пороги чувствительных элементов, усиление, задержки, комбинации, скорости отсчета, и, если, элемент выйдет из строя, изменение чувствительности оставшихся элементов с индикацией состояния неисправности.

4-элементный многокритериальный Извещатель ESMI 2251CTLE-W

ESMI 2251CTLE-W

Извещатель ESMI 2251CTLE-W объединяет в себе 4 чувствительных элемента, выступая как одно устройство. Извещатель обнаруживает СО, контролируя продукты горения тлеющего пожара, инфракрасное излучение, измеряя уровни излучения окружения пламени, дымовой оптический и тепловой сенсоры. Извещатель 2251CTLE разработан для использования внутри помещений. Он очень быстро реагирует на реальный пожар и обладает самой высокой устойчивостью к неблагоприятным воздействиям. Идея функционирования извещателя 2251CTLE состояла в том, что в нормальном состоянии он сконфигурирован на высокий уровень устойчивости, переход на высокий уровень чувствительности происходит, когда он обнаруживает факторы пожара. В этом случае кратковременные воздействия контролируются и игнорируются, тем самым снижается интенсивность ложных тревог. В местах, где в деятельность дневное время может вызвать нежелательные тревоги извещатель может быть запрограммирован на режим “только тепло” с автоматическим переходом на нормальную оптико-тепловую работу в другое время. Таким образом 2251CTLE позволяет получить исключительную устойчивость к ложным тревогам и отличные способности по обнаружению пожара.

Примечание: Светодиодный индикатор –красный.

Извещатель ESMI 2251CTLE-W
Рабочее напряжение 15...32 В пост.тока
Макс. ток в дежурном режиме 200 мкA @ 24 В пост.тока (без индикации)
Макс. Средний ток в дежурном режиме 300 мкА @ 24 В пост.тока (СДИ мигает каждые 5 с)
Макс. ток тревоги 7 мA @ 24 В пост.тока
Отн. влажность 15 ... 90% (без конденсации)
Рабочая температура -20°C ... +55°C
Диапазон IR 0-450 мкВт/cм2
Диапазон CO 0-500 PPM
Диапазон температуры +58°C
Размеры в базе B501
высота
диаметр



66 мм
102 мм

Вес
с базой
без базы



176 г
111 г

Материалы Bayblend FR110
Цвет Белый
Макс. сечение провода для контактов базы 2.5мм2
Тесты EN54-5
EN54-7
LPS 1279 (CO, Photo, Thermal)
CEA 402 (Photo, Thermal)
Совместимые базы B501AP, Серия B500
(B501, B501DG, B524HTR,
B524RTE, B524IEFT-1)

Температурные извещатели ESMI 52051E, ESMI 52051RE и ESMI 52051HTE

ESMI 52051E

ESMI 52051E и ESMI 52051HTE являются адресно-аналоговыми тепловыми извещателями с фиксированной температурой, использующими термисторы и микропроцессорную технологию для быстрой реакции и линейного контроля температуры. Линейный контроль позволяет измерять температуры в диапазоне 58°C (Класс A1S) до 78°C (Класс BS).

ESMI 52051RE использует те же термисторы и микропроцессорную технологию для формирования тревоги при скорости роста температуры более 10°C/мин или когда температура превысит порог 58°C (Класс A1R).

Чувствительные элементы всех трех тепловых извещателей могут управляться по протоколу FXSLC – пороги чувствительности каждого элемента могут быть изменены панелью, тем самым, появляется возможность настроить устройство на изменение назначения охраняемой зоны.

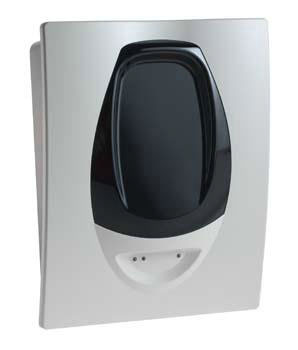

Адресно-аналоговые линейные дымовые извещатели 6500 и 6500S

1

Однопозиционные адресно-аналоговые линейные оптико-электронные дымовые извещатели типа 6500 и 6500S предназначены для работы в адресно-аналоговой системе пожарной сигнализации FX NET. Линейные извещатели 6500S и 6500 полностью совместимы с протоколом 200+ и подключаются к плате контроллера шлейфов FX-LC. Линейные дымовые извещатели применяются для защиты помещений с высокими потолками и потолками сложной формы (атриумы), а также протяженных помещений (склады, ангары и т.п.).

У однопозиционных извещателей 6500S и 6500 передатчик и приемник расположены в одном корпусе. Передатчик генерирует инфракрасный луч в направлении высокоэффективного рефлектора. Луч, отраженный рефлектором попадает на приемник, и производится анализ уровня принятого сигнала. Изменение интенсивности принятого сигнала используется для определения состояния тревоги. Извещатель 6500S имеет уникальную возможность удаленного тестирования, при котором полностью тестируются оптическая и электронная части устройства. Оптический фильтр автоматически помещаемый перед оптикой вводит затухание в принимаемый луч света, вызывая тревогу в устройстве.

Юстировка извещателя упрощена благодаря устройству «прицеливания» извещателя. «Точная настройка» извещателя вместе с рефлектором может быть достигнута благодаря цифровому индикатору интенсивности сигнала.

В извещателе реализована технология автоматической компенсации уровня чувствительности, согласно которой извещатель настраивает пороги срабатывания в соответствии с медленно изменением интенсивности сигнала, вызванным загрязнением оптических поверхностей.

Технические данные:

Размеры (В х Ш х Г)

190 x 254 x 84мм

Вес

1.77 кг

Цвет

Белая отделка, черный
корпус

Материал
- Отделка
- Крышка на линзах
- Корпус



Bayblend FR110
Lexan
Noryl

Контролируемое расстояние
- расширенный диапазон

5 –70м
70 – 100м

Высота защищаемого
пространства

2.5 … 12м

Расстояние от стены

Макс. 6 м (по EN 54)

Расстояние между извещателями

Макс. 12 м (по EN 54)

Диапазон температур

-30°C … +55°C

Влажность

Макс. 95% (без
конденсации)

Рабочее напряжение
- с изолятором
- тестирование 6500S

15 – 32 В=
15 – 28.5 В=
Отдельные 24В=

Потребление тока
- Дежурный режим
- Режим тревоги



2мA, 24В=
8.5мA, 24В=

Класс защиты

IP54



Технические данные:

  ESMI 22051EI
ESMI 22051E
ESMI 22051TEI
ESMI 22051TE
ESMI 22051TLEI
ESMI 22051TLE
ESMI 52051EI
ESMI 52051E
ESMI 52051REI
ESMI 52051RE
ESMI 52051HTEI
ESMI 52051HTE
Рабочее напряжение
- С изолятором
15…32 В пост.тока
15…28,5 В пост.тока
Макс. ток в
дежурном режиме
200 мкA@24 В пост.тока (без индикации)
300 мкA@24 В пост.тока (СДИ мигает каждые 5 с)
Ток СДИ 3,5 мA@24 В пост.тока
Напряжение выхода Выносной СДИ 22.5 В@24 В пост.тока
Ток выхода
Выносной СДИ
10.8 мA@24 В пост.тока
Диапазон
температуры
-30…+70°C
Отн. влажность 10…93% (без конденсации)
Высота в базе
B501AP
52 мм 61 мм 63 мм 61 мм
Диаметр в базе
B501AP
102 мм 102 мм 102 мм 102 мм
Вес, вкл. базу 97 г 99 г 102 г 88 г
Цвет Белый
Материал PC/ABC
Совместимые базы B501, B501DG, B524RTE, B524HTR, B524IEFT-1, B501AP
Макс. Сечение провода для контактов базы 2.5 мм2
