Модули контроля и управления

Модули ввода/вывода серии 200АР предоставляют системе пожарной сигнализации FX NET ряд возможностей по реализации функций контроля и управления.

Компактная конструкция позволяет размещать большее число устройств в монтажных шкафах.

Модули предоставляют широкий диапазон комбинаций по входам/выходам. Встроенные изоляторы короткого замыкания снижают стоимость системы, поскольку отпадает необходимость использования отдельных изоляторов короткого замыкания.

Трехцветные светодиоды индикации отображают со- стояние модуля с высокой информативностью.

EM200XE - модуль изоляции короткого замыкания

EM200XE

Модуль EM200XE – изолятор короткого замыкания, ограничивает эффект от короткого замыкания в шлейфе извещателей, путем отключения устройств шлейфа между ближайшими изоляторами, позволяя остальным устройствам шлейфа нормально функционировать. Это позволяет максимально использовать адресную емкость шлейфа FX/ESA/MESA.

Установка адреса

Все модули кроме модуля изолятора КЗ EM200XE являются адресными. Адрес устанавливается двумя декадными переключателями, расположенными на широкой стороне или на передней панели в зависимости от варианта монтажа. Модули с двумя входами и двумя входами/одним выходом автоматически получают 2 и 3 последовательных адреса соответственно.

EM221E- модуль контроля двухканальный с каналом управления

Модуль EM221E с двумя входными каналами и одним выходным

Модуль EM221E обеспечивает две линии контроля контактов и одну выходную линию для управления средствами пожарной безопасности в системе пожарной сигнализации FX NET. Такая комбинация двух входов и одного выхода делает установку очень экономичной.

Модуль может контролировать/управлять системой пожаротушения, дымоудаления, оповещения и сигнализации. Действия при активации и события, вызывающие активацию линии могут быть выбраны с помощью программы конфигурации WinFXNet. Модуль имеет встроенный изолятор короткого замыкания.

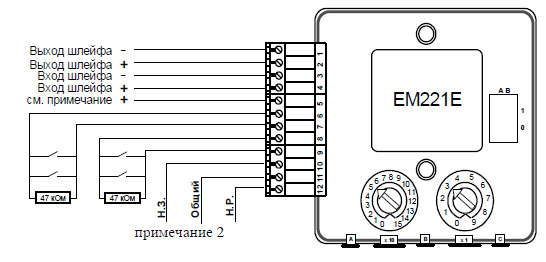

Подключение модуля EM221E с двумя входными каналами и одним выходным

EM221E

Примечания:

  1. Если изолятор КЗ не нужен, подключите выход шлейфа (+) к клемме 5 вместо клеммы 2. Клеммы 5 и 4 внутри соединены.
  2. Выход не может быть проконтролирован.

EM210E - модуль контроля одноканальный и EM220E - модуль контроля двухканальный

Одноканальный входной модуль EM210E и двухканальный входной модуль EM220E

Входные модули EM210E и EM220E обеспечивают одну или две линии контроля контактов для наблюдения за устройствами, не входящими в систему пожарной безопасности. Это может быть контроль системы автоматического пожаротушения, положения вентиляционных задвижек, пожарных дверей. Действия при активации могут быть выбраны с помощью программы конфигурации WinFXNet. Модули имеют встроенные изоляторы короткого замыкания.

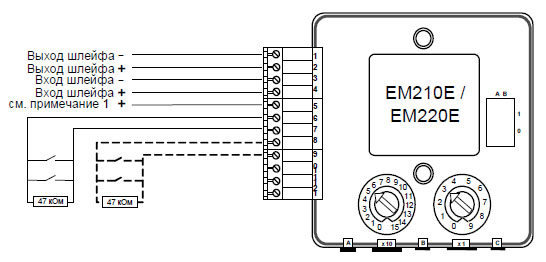

Подключение одноканального входного модуля EM210E и двухканального входного модуля EM220E

EM210E-EM220E

Примечания:

  1. Если изолятор КЗ не нужен, подключите выход шлейфа (+) к клемме 5 вместо клеммы 2. Клеммы 5 и 4 внутри соединены.
  2. Пунктирная сигнальная линия, подключается к контактам 8 и 9 только для модуля EM220E. В модуле EM210E эти контакты не задействованы

EM201E -модуль управления одноканальный

Одноканальный выходной модуль EM201E

Выходной модуль EM201E обеспечивает одну выходную линию для управления средствами пожарной безопасности в системе пожарной сигнализации FX NET. К таким устройствам относятся устройства сигнализации, системы пожаротушения, пожарные двери и другие устройства, препятствующие распространению пожара. События, вызывающие активацию линии могут быть выбраны с помощью программы конфигурации WinFXNet. Модуль имеет встроенный изолятор короткого замыкания.

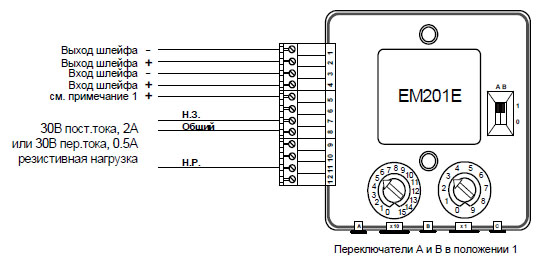

Подключение одноканального выходного модуля EM201E, релейный выход

EM201E

Примечания:

  1. Если изолятор КЗ не нужен, подключите выход шлейфа (+) к клемме 5 вместо клеммы 2. Клеммы 5 и 4 внутри соединены.

Подключение одноканального выходного модуля EM201E, контролируемый выход

EM201E

Примечания:

  1. Если изолятор КЗ не нужен, подключите выход шлейфа (+) к клемме 5 вместо клеммы 2. Клеммы 5 и 4 внутри соединены.
  2. Для включения контроля выходной линии контакты 6 и7 должны быть соединены перемычкой и нагрузка линии должна быть поляризована.
  3. В режиме контроля выходной линии модуль контролирует напряжение внешнего источника питания между контактами 10 и 11 – оно не должно быть менее 7В. Также контролируется наличие отрицательного сигнала неисправности блока питания на контакте 12 (не обязательно). Если неисправность будет обнаружена - замигает желтый СДИ и она будет индицирована на панели.

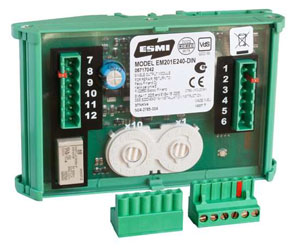

EM201Е-240 / EM201Е-240-DIN - модуль управления цепями 240В

EM201E-240-DIN

Выходные модули EM201E-240 и EM201E-240-DIN в системе пожарной сигнализации FX NET предоставляют возможность коммутировать сетевое напряжение 240В.

Компактная конструкция позволяет размещать большее число устройств в монтажных шкафах.

Встроенные изоляторы короткого замыкания снижают стоимость системы, поскольку отпадает необходимость использования отдельных изоляторов короткого замыкания.

Трехцветные светодиоды индикации отображают состояние модуля с высокой информативностью.

EM201E-240

Модуль M201E–240 управляет неконтролируемым выходом с 2-я группами контактов (одна нормально разомкнута, другая нормально замкнута). Контакты можно использовать для управления нагрузкой 240В переменного тока. Замыкание и размыкание контактов производится по командам от панели. Модуль поставляется в монтажной коробке для настенного монтажа с контактом заземления. Питается от адресного шлейфа.

EM201E-240-DIN

Модуль M201E–240–DIN имеет те же характеристики и возможности, что и M201E–240, кроме того, что он может монтироваться на стандартную DIN рейку 35мм. Модуль поставляется без коробки, поскольку он предназначен для установки в шкаф.

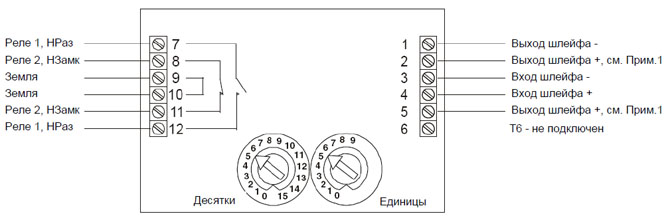

Подключение EM201E-240/EM201E-240-DIN

EM201E-240-DIN

Примечания:

  1. Если изолятор КЗ не нужен, подключите выход шлейфа (+) к клемме 5 вместо клеммы 2. Клеммы 5 и 4 внутри соединены.
  2. Для того чтобы удовлетворять требованиям европейских стандартов безопасности убедитесь, что все кабели, по которым передается напряжение более 48В, соответствующим образом защищены предохранителями.

Модули контроля неадресного шлейфа

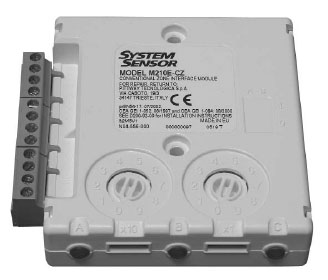

EM210E-CZ

Модуль контроля неадресного шлейфа EM210E-CZ и EM210E-CZR серии 200AP применяется в системе пожарной сигнализации FX при использовании контроллеров адресного шлейфа FX-LC и FX-SLC.

Встроенный изолятор короткого замыкания снижает стоимость инсталляции, поскольку не нужен дополнительный внешний изолятор.

Трехцветные СДИ отображают состояние модуля.

В случае обрыва или короткого замыкания неадресного шлейфа модуль передает в панель сигнал о неисправно- сти. Также сигнал о неисправности передается при акти- вации входа неисправности или при пропадании пита- ния на контактах 6 и 7.

Питание неадресного шлейфа, подключенного к EM210E-CZ и -CZR может производиться от выходов 24 В пост.тока панели FX NET, от адресного шлейфа или от внешнего источника питания. Если используется питание от внешнего источника питания, то адресный шлейф будет полностью изолирован от неадресного шлейфа и от этого источника питания.

EM210E-CZ и -CZR передадут сигнал неисправности внешнего источника питания в панель, если к модулю подключен выход неисправности источника питания Если модуль питается от адресного шлейфа, общее потребление тока модуля и неадресного шлейфа не может превосходить значения, определенного для адресного шлейфа. При этом также необходимо учитывать время работы панели от аккумуляторов. Кнопка “Сбросить” на панели FX сбрасывает все извещатели, подключенные к неадресному шлейфу и находящиеся в состоянии тревоги.
