Устройства адресно-аналогового шлейфа 200AP

Технические особенности:

  • цифровой протокол => более устойчивый обмен с устройствами,
  • количество устройств в одном шлейфе увеличено до 318 (159 автоматических извещателей + 159 других устройств)
  • доступ к данным всех первичных каналов извещателей;
  • функция запроса прерывания и групповой опрос повышает гибкость и быстродействие системы;
  • возможность полного управления (тональностью и громкостью) и синхронизации звуковых и световых оповещателей.

Новый протокол адресно-аналогового шлейфа – 200АР

  • В старом протоколе используется только прямой запрос к адресу. В новом протоколе используется много типов запросов, что повышает эффективность коммуникации между панелью и устройствами:
    • Прямой
    • Групповой
    • Чтение присутствия
    • Чтение флажка тревоги десятка
    • Чтение флажка тревоги адреса
    • Чтение флажка проблем десятка
    • Чтение флажка проблем адреса
  • Каждый тип запроса имеет заголовок
  • Основное физическое отличие нового шлейфа от старого – макс. сопротивление между панелью и любым извещателем д.б. <= 60 Ом (сумма сопротивлений проводников + и – кабеля)
  • Топологии нового и старого шлейфов совпадают:
    • замкнутый/разомкнутый/замкнутый с ответвлениями
  • Совпадают ограничения, связанные с током шлейфа:
    • Если от шлейфа питается много устройств сигнализации – макс. сопротивление д.б. уменьшено (рассчитывают суммарный ток в шлейфе,падение напряжения на кабеле не должно быть больше 6 В => выбирают сечение кабеля и расстояние)
    • Ограничение на количество устройств между Изоляторами КЗ (вычисляют ток между изоляторами по специальной таблице)
  • Требования по емкости нового и старого шлейфов совпадают (д.б.<=360 нФ)
  • Повреждение кабеля не должно приводить к выходу из строя > 1 зоны (макс. 32 извещателя по EN54)
  • Кабели: 2 х 0.5 мм2 – до 800м; 2 х 1.0 мм2 – до 1600м

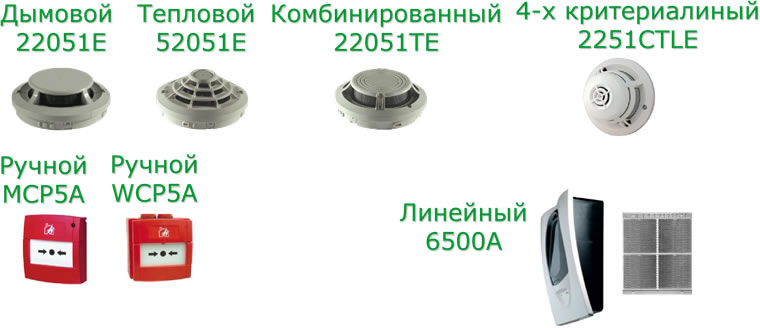

Устройства адресно-аналогового шлейфа

Извещатели с протоколом 200АР – работают в шлейфах с протоколом 200+ и 200АР

Модули – работают в шлейфах с протоколом 200+ и 200АР

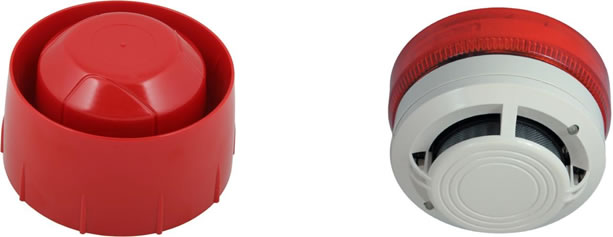

Оповещатели – работают в шлейфах с протоколом 200+ и 200АР

Установка адреса устройства в шлейфе:

  • шлейф с протоколом 200+ - переключатель «Десятки» может принимать значения в диапазоне 1...9, диапазон 10...15 не используется
  • шлейф с протоколом 200АР - переключатель «Десятки» может принимать все значения в диапазоне 1...15

Извещатели

Общие свойства адресно-аналоговых извещателей System Sensor:

  • Микропроцессорная обработка
  • Высокая скорость реакции и низкая интенсивность ложных тревог
  • Низкое потребление в дежурном режиме
  • Два трехцветных индикатора режима работы с хорошим обзором
    • Красный: пожар
    • Зеленый: норма
    • Янтарный: неисправность
  • Возможность подключения дополнительного выносного светодиода
  • Расширенный рабочий диапазон температур
  • Удобная и наглядная установка адреса
  • Встроенная функция тестирования

Адресно-аналоговые извещатели протокола 200АР

Дымовые извещатели

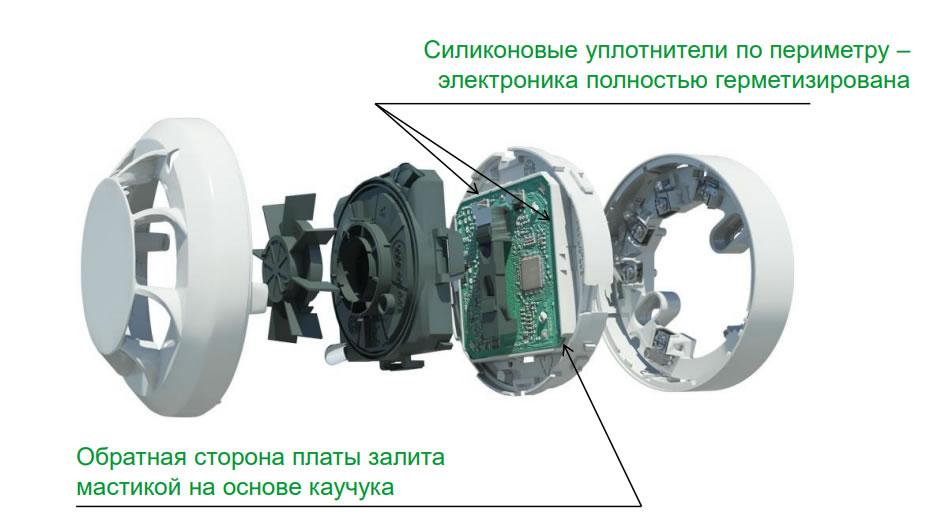

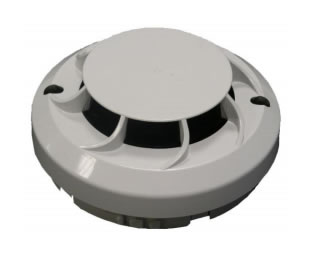

ESMI 22051E извещатель дымовой оптико-электронный(заменил ESMI2251EM)

Основные технические характеристики:

  • Диапазон напряжений питания, В от 15 до 32
  • Ток потребления в дежурном режиме при напряжении 24 В, µA 200 ÷ 300
  • Максимальный ток в режиме «Пожар» (индикация включена), 3.5mA
  • Ток выносного светодиода 10.8 mA
  • Высота с базой B501AP, 52 мм
  • Диаметр с базой B501AP, 102 мм
  • Масса с базой B501AP, 97 г
  • Диапазон рабочих температур, °C от -30 до +70
  • Относительная влажность (без конденсации), % от 10 до 93
  • Цвет белый и «слоновая кость» (префикс -IV)

ESMI 22051E извещатель дымовой оптико-электронный

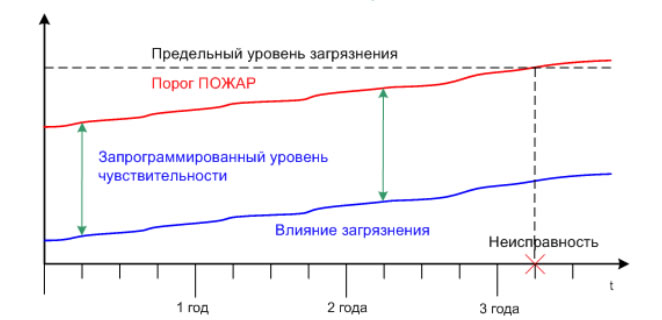

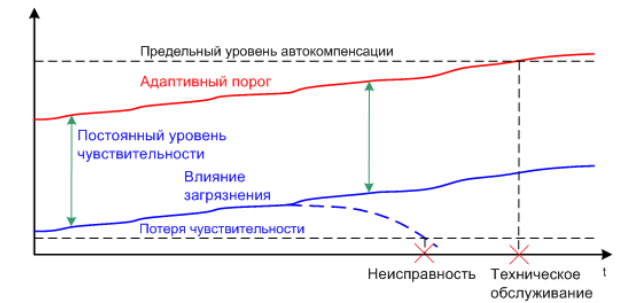

  • использует встроенные алгоритмы гашения помех и компенсации загрязненности
  • выдает сообщение о необходимости обслуживания

Тепловые извещатели

  • ESMI 52051E извещатель тепловой максимальный
  • ESMI 52051RЕ извещатель тепловой дифференциальный
  • ESMI 52051HTЕ извещатель тепловой максимальный
  • Заменили ESMI5251EM, ESMI5251REM, ESMI5251HTEM
  • Основные технические характеристики извещателей 52051Е, 52051RE и 52051HTE :
    • Диапазон напряжений питания, В от 15 до 32
    • Ток потребления в дежурном режиме при напряжении 24 В, µA 200 ÷ 300
    • Срабатывание: 52051Е при +58 °C, 52051HTE при +78 °C, 52051RE при росте температуры 10°С/мин
    • Макс. ток в режиме «Пожар» 3.5mA
    • Ток выносного светодиода 10.8mA
    • Диапазон рабочих температур °C от –30 до +70
    • Относительная влажность (без конденсации), % от 10 до 93
    • Цвет белый и «слоновая кость» (префикс -IV)
  • ESMI 22051TЕ комбинированный точечный извещатель(заменил ESMI2251TEM)
    • Дымовой и тепловой максимально-дифференциальный каналы
    • Имеет встроенные алгоритмы гашения помех и компенсации
    • загрязненности
    • Реализованы специальные алгоритмы для ускорения
    • срабатывания при обеспечении стабильной работы
  • Основные технические характеристики:
    • Диапазон напряжений питания, В от 15 до 32
    • Ток потребления в дежурном режиме при напряжении 24 В, µA 200 ÷ 300, Макс. ток в режиме «Пожар» 3.5 mA
    • Ток выносного светодиода 10.8mA
    • Высота с базой В501АР, мм 61
    • Диаметр с базой В501АР, мм 102
    • Масса, с базой В501АР, г 99
    • Диапазон рабочих температур, °C от –30 до +70
    • Относительная влажность (без конденсации), % от 10 до 93
    • Цвет белый и «слоновая кость» (префикс -IV)

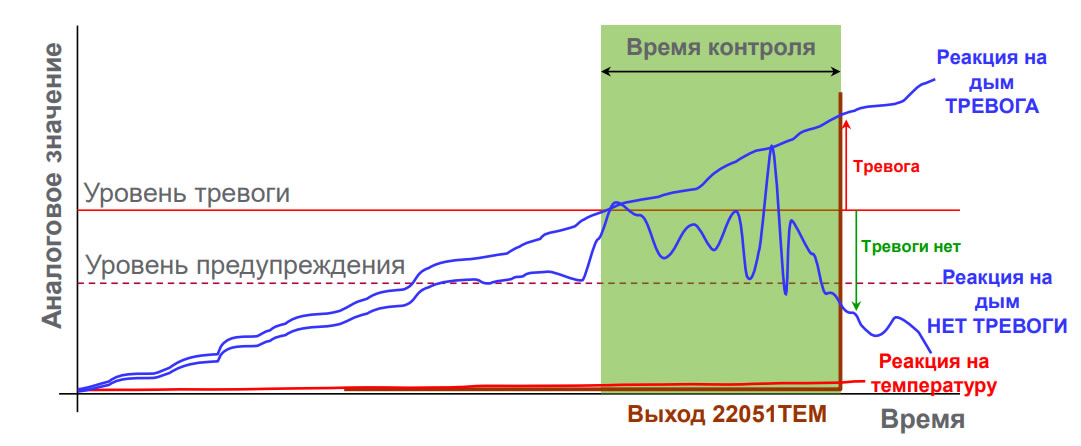

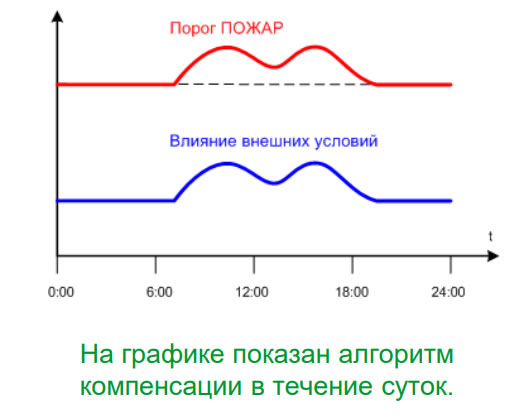

Снижение вероятности ложной тревоги при кратковременном действии

При работе теплового канала время реакции извещателя уменьшается

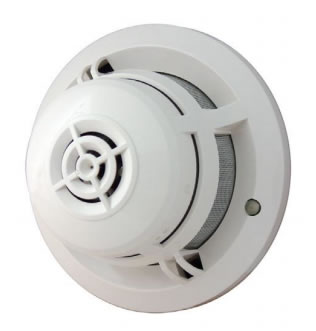

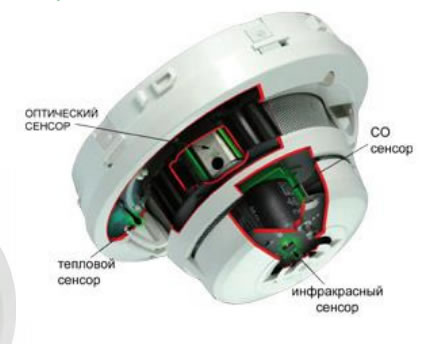

ESMI 2251CTLE/ESMI 2251CTLE–W - комбинированный, 4-х-канальный точечный извещатель «COPTIR»

  • Дымовой, тепловой, газовый (СО) и пламени каналы обнаружения
  • Имеет встроенные алгоритмы гашения помех и компенсации загрязненности
  • Реализованы специальные алгоритмы для ускорения срабатывания при обеспечении стабильной работы
  • Обеспечивает защиту практически при любом типе возгорания, обеспечивая высокую устойчивость к ложным срабатываниям
  • 6 режимов функционирования
  • Время жизни элемента СО ~6 лет

ESMI22051TLE «PTIR» комбинированный 3-х канальный точечный извещатель(без датчика СО)

Мульти-критериальные извещатели Esmi 2251CTLE и Esmi 22051TLЕ

Основные технические характеристики:

  • Диапазон напряжений питания, от 15 до 32 В
  • Ток потребления в дежурном режиме при напряжении 24 В, 200 ÷ 300 мкA
  • Максимальный ток в режиме «Пожар» (индикация включена), 7 мA
  • Высота с базой B501AP, 66 мм
  • Диаметр с базой B50AP, 102 мм
  • Масса с базой B50AP, 176 г
  • Диапазон рабочих температур, от -20 до +55 °C
  • Относительная влажность (без конденсации), от 15 до 90 %



Базовые основания

Извещатели выпускаются в 2-х версиях:

  • Без изолятора КЗ:
    • ESMI 22051E
    • ESMI 52051E, 52051RE, 52051HTE
    • ESMI 22051TE
    • ESMI 22051TLE
    • ESMI 2251CTLE-W (этого контакта нет)
  • С изолятором КЗ (этой перемычки нет) – ESMI 22051EI (ИП212-132)
    • ESMI 52051EI, 52051REI, 52051HTEI
    • (ИП101-39-А1, ИП101-37-А1R, ИП101-41-В)
    • ESMI 22051TEI (ИП212/101-7-А1R)
    • ESMI 22051TLEI

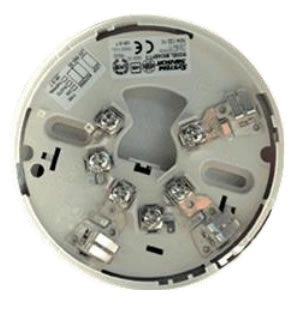

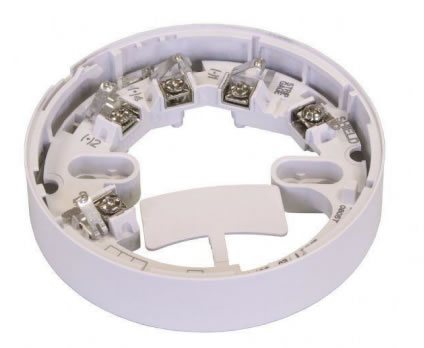

B501АР/B501AP-IV обычная база (ранее была В501)

  • Встроенная защита от несанкционированного извлечения извещателей
  • Выход для подключения выносногооптического индикатора
  • Клемма подключения экрана
  • Высота базы – 22мм, диаметр – 102мм

B524IEFT-1 база с изолятором КЗ

  • Встроенный изолятор КЗ – имеет смысл только для ESMI 2251CTLE
  • Встроенная защита от несанкционированного извлечения извещателей
  • Выход для подключения выносного оптического сигнализатора
  • Клемма подключения экрана

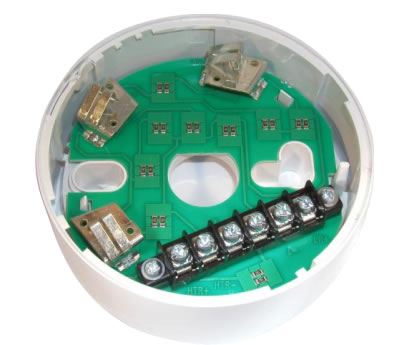

B524HTR/B524HTR-W база с обогревом

  • Встроенный обогрев обеспечивает защиту от конденсата
  • Внешнее питание 24В,1.9Вт
  • Встроенная защита от несанкционированного извлечения извещателей
  • Клемма подключения экрана

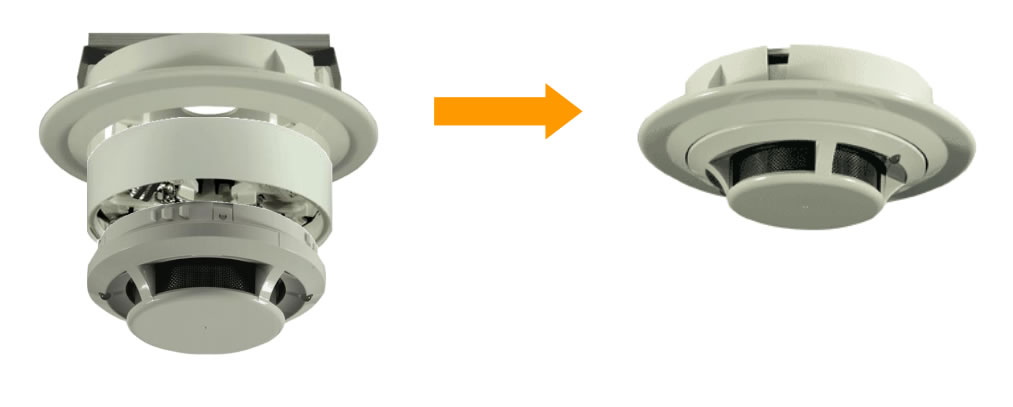

Аксессуары. RMK400EAP/RMK400EAP-IV - крепеж в подвесной потолок

  • Использование монтажного комплекта RMK400AP позволяет снизить профиль извещателей в 2 - 2,5 раза
  • Монтажный комплект RMK400АР идеально подходит для офисных помещений
  • Подходит для баз B401(R), B501, B501AP

RMK400АР крепеж в подвесной потолок

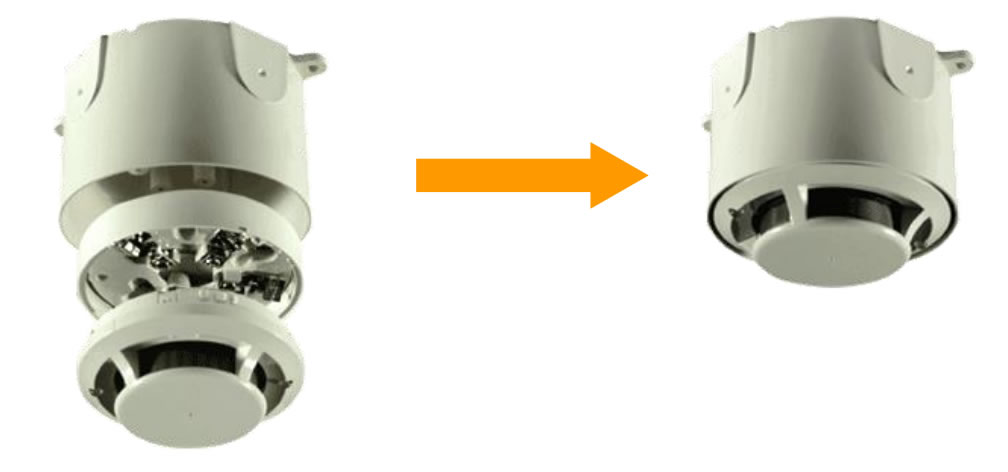

Аксессуары. SMK400EAP/SMK400EAP-IV – коробка для навесного монтажа

  • Монтажные коробки SMK400EAP используются при выполнении навесного монтажа в производственных помещениях при помощи гофрошлангов и металлорукавов
  • Подходит для баз B401(R), B501, B501AP

SMK400EAP коробка для навесного монтажа

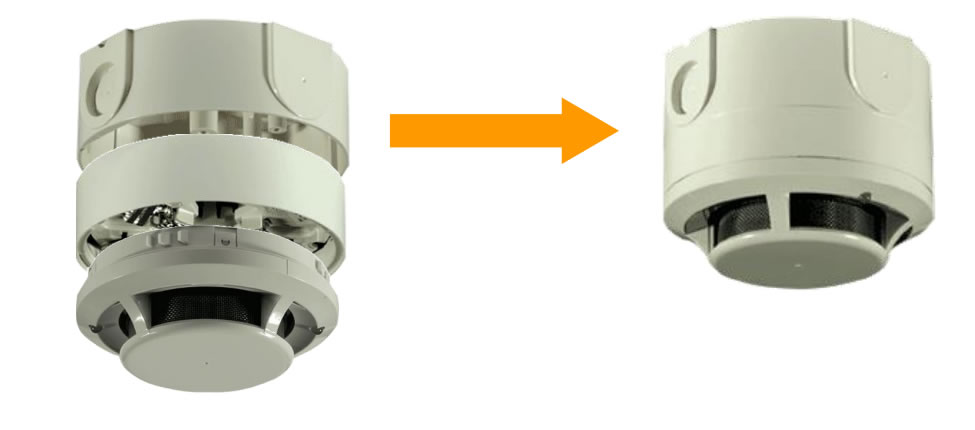

Аксессуары. WB-1AP/WB-1AP-IV – комплект для влажных помещений

  • Образование конденсата, например, в подвальных помещениях, в тоннелях, из-за высокой влажности и перепада температур приводит к снижению надежности
  • Сплошной литой корпус WB-1AP имеет цилиндрическую форму и закрывает извещатель и базу от протечек сверху
  • Конструкция WB-1AP рассчитана на использование открытой и скрытой проводки, предусмотрена возможность установки четырех 18,5 мм кабелевводов на боковой поверхности и одного - на верхней поверхности
  • Подходит для баз B401(R), B501, B501AP

WB-1AP комплект для влажных помещений

NLY-91200 выносной индикатор

  • Выносной индикатор служит для визуализации сработавшего извещателя, который находиться в труднодоступном месте или за подвесным потолком в офисных зданиях и сооружения.
  • Также может применяться для визуализации состояния датчиков, установленных в
  • смесительных приспособлениях (DNRE), находящихся в воздуховодах





DNRE - монтажный комплект для установки на воздуховод

  • Эффективная защита помещений, оборудованных вентиляцией
  • Контроль наличия дыма по всей ширине воздуховода
  • Скорость воздушного потока в воздуховоде от 0.5 до 20 м/с
  • Ширина воздуховода от 30 см до 3,6 м
  • Простота установки
  • Герметизация внутреннего объема и сочленяющихся элементов исключает утечку из воздуховода
  • Устройство DNRE функционирует за счет работы вентиляции
  • Подключение выносного индикатора
  • Изменяемая геометрия - монтажа в виде квадрата и прямоугольника

Дополнительные устройства для DNRE:

  • Входные трубки забора воздуха:
    • DST-1 до 0.3 м
    • DST-1.5 от 0.3 до 0.6 м
    • DST-3 от 0.6 до 1.2 м
    • DST-5 от 1.2 до 2.4 м
  • DST-10 от 2.4 до 3.6 м
  • выносной пульт управления RTS451
  • выносной пульт управления RTS451KEY
  • выносной сигнализатор RA400Z

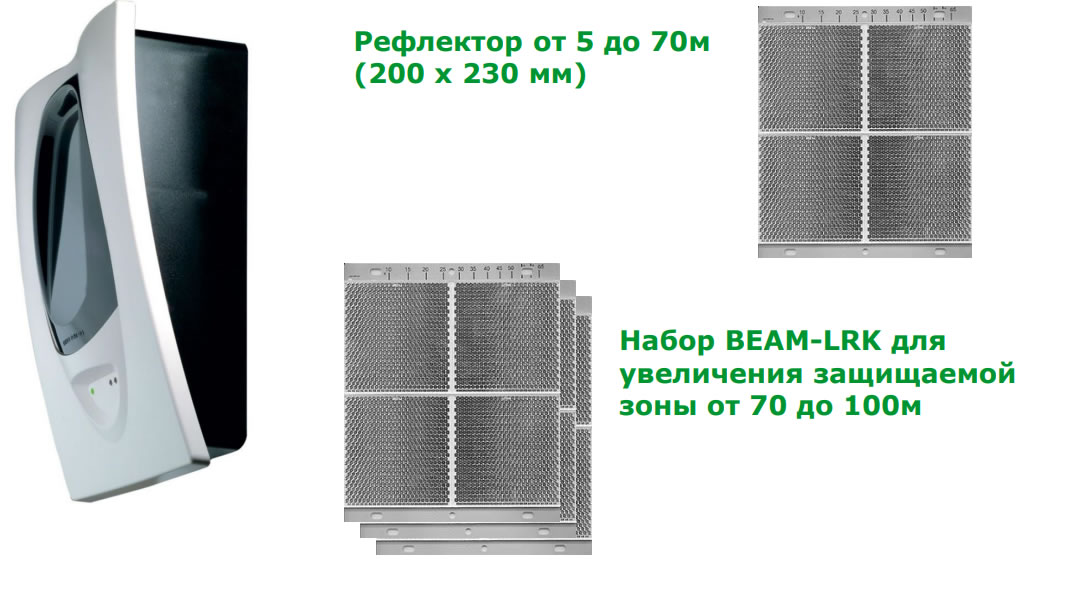

Извещатель 6500A/6500SA. Протокол 200AP

Линейные дымовые извещатели 6500A/6500SA
  • Однокомпонентный линейный извещатель для защиты помещений больших площадей
  • Появление дыма приводит к ослаблению сигнала
  • При ослаблении более установленного порога 25%, 30%, 40% или 50% формируется ПОЖАР
  • При полном перекрытии луча формируется НЕИСПРАВНОСТЬ
  • 4 фиксированных 25%, 30%, 40%, 50% и два адаптивных порога (30 – 50)% и (40 – 50)% затухания
  • При ослаблении более установленного фиксированного порога 25%, 30%, 40% или 50% формируется ПОЖАР
  • Для исключения ложных срабатываний, вызванных увеличением оптической плотности в контролируемом помещении в рабочие часы в линейном извещателе 6500 предусмотрены два адаптивных порога, 30% - 50% и 40% - 50%. При этом медленные изменения оптической плотности в течении суток компенсируются в заданных пределах
  • Автоматическая компенсация запыленности
  • Стабилизирует чувствительность в процессе эксплуатации и увеличивает интервалы между обслуживанием извещателя до нескольких лет.
  • Индикация режимов работы при помощи 3 индикаторов
    • мигание зеленого - дежурный режим;
    • мигание желтого - режим НЕИСПРАВНОСТЬ;
    • включение красного - режим ПОЖАР

Основные технические характеристики:

  • Дальность
    • от 5 до 70 метров
    • от 70 до 100 метров, при использовании BEAM-LRK
  • Чувствительность
    • Уровень 1: 25% затухания
    • Уровень 2: 30% затухания
    • Уровень 3: 40% затухания
    • Уровень 4: 50% затухания
    • Уровень 5: от 30% до 50%
    • Уровень 6: от 40% до 50%
  • Допустимое отклонение: детектор: ± 0,5° рефлектор: ± 10°
  • Температурный диапазон от - 30°С до + 55°С
  • Степень защиты оболочки IP 54
  • Влажность от 10% до 93% относительной влажности (без конденсата)
  • Диапазон юстировки ± 10° по горизонтали и вертикали
  • Напряжение питания от 15 до 32 В
  • Ток для 6500 в дежурном режиме 2 мА при 24 В, можно подключать к шлейфу, для 6500S требуется доп. источник питания (при тестировании потребляется ток 500мА)
  • Ток в режиме ПОЖАР 8,5 мА при 24 В
  • Ток в режиме НЕИСПРАВНОСТЬ 4,5 мА при 24 В

Удобная установка и юстировка

  • Максимально снижена трудоемкость юстировки – одним монтажником 5 – 10 мин.
  • Рефлектор не требует юстировки. Допускается отклонение его нормали от оптической оси приемопередатчика до 10° в каждой плоскости.
  • ВЕАМ-SMK – монтажная коробка для приемо-передатчика. Создает дополнительную глубину 43 мм и тем самым дает возможность ввода кабеля через боковую стенку.
  • ВЕАМ-ММК – универсальный кронштейн позволяет установить извещатель 6500A напотолке или на стенах в тех случаях, когда угол установки извещателя и рефлектора относительно друг друга превышает 10°



Дистанционное тестирование (для модели 6500SA)

  • Модель оснащена серводвигателем, который вводит калиброванный фильтр в оптическую систему 6500RTS-KEY предназначен для дистанционного управления линейными извещателями и отображения состояниятестирование
  • 6500 выполняют путем затенения рефлектора по шкале

Диапазон температур от -30°С до +55°С

  • BEAM-HKR - нагревательный элемент повышает температуру на поверхности рефлектора и относительно окружающей среды и защищает от образования
  • конденсата и инея
  • BEAM-HK - нагревательный элемент повышает температуру на поверхности оптической системы относительно окружающей среды и защищает от образования конденсата и инея
  • FAAST LT – аспирационный дымовой извещатель раннего обнаружения. Заменяет LASD 1 и 2.
  • Чувствительность - класс С, для малых помещений класс А и В
  • Содержит 1 или 2 точечных лазерных дымовых извещателей + изолятор КЗ
  • Количество каналов – 1 или 2
    • FL2022EI – 2-канальный
    • FL2012EI – 1 канал, 2 извещателя
    • FL2011EI – 1 канал, 1 извещатель
  • 2 реле (Пожар, Неисправность) + реле дополнительных событий по каждому каналу

Аспирационные извещатели LASD-1/LASD-2

  • Аспирационный извещатель состоит из системы трубок с отверстиями для забора воздуха, центрального блока с вентилятором для обеспечения потока воздуха и лазерным дымовым пожарным извещателем
  • Максимальная длина воздухозаборной трубки одного канала 75 метров, двух каналов – две по 100 метров.
  • Внутренний диаметр трубок 25 мм или 3/4 дюйма, диаметр воздухозаборных отверстий 2 - 3 мм.
  • В конце трубки устанавливается заглушка с отверстием диаметром 6 мм для обеспечения равномерного поступления воздуха через различные отверстия.
  • Для обеспечения требуемой конфигурации труб используются уголки, изменяющие их положение на 90гр и на 45гр
  • Специальные фиксаторы для соединения труб
  • При прокладке трубок за подвесным потолком забор воздуха происходит через дополнительные трубочки.

Аспирационные извещатели FAAST

Капиллярные трубки используются при прокладке труб за подвесным потолком для забора воздуха из

основного помещения

На входе в центральный блок установлены фильтры для защиты от пыли

Для обеспечения работы в особо грязных зонах используются дополнительные фильтры

Возможность использования данных аспирационных извещателей во взрывоопасных зонах класса В-Iа, В-Iб, В-Iг, В-IIа

Время транспортировки – зависит от длины трубы

Разбавление воздуха – зависит от количества отверстий



Аспирационные извещатели FAAST. Программа Pipe IQ

  • Проектирование
  • Ввод информации о предполагаемом размещении оборудования
  • Графическое представление аспирационного извещателя
  • Учитывает условия внешней среды в которой проектируется система
  • Во внимание принимаются все факторы
  • Затем данные подстраиваются для сокращения времени реакции системы



Применение:

  • Есть что защищать – серверные, архивы, банки, дорогостоящее оборудование
  • Дым трудно обнаружить – вентиляция, стойки аппаратуры, кондиционирование
  • Затруднен доступ для обслуживания – шахты, фальшпол и фальшпотолок, тюрьмы, секретные помещения
  • Жесткие требования к дизайну – современный офис, музей, церковь
  • Эвакуация затруднена – торговые и развлекательные центры, стадионы, театры, кинотеатры, больницы, школы, непрерывные производства.
  • Большие площади – залы, склады, ангары, цеха
  • Сложная геометрия – куполообразные атриумы
  • Расположение труб перед или за решетками воздуховодов
  • Защита пространств под фальшполом
  • Защита воздуховодов
  • Защита кабельных каналов
  • Защита серверов
  • Защита высоких помещений с неплоскими потолками

Ручные извещатели

  • М5А – ручной пожарный извещатель. Две модели
    • :– М5А-RP01FG - адресный ИПР
    • – М5А-RP02FG – адресный ИПР со встроенным изолятором КЗ
  • Простота и удобство в установке, настройке и тестировании
  • Индикатор Пожар
  • Удобная и наглядная установка адреса
  • Подходит для врезной и настенной установки
  • Защита от вскрытия и снятия
  • Элемент срабатывания – стекло или пластина

МСР5А – ручной пожарный извещатель.

Удобные съемные терминалы обеспечивают быстрое подключение и удобную настройку.

Время на установку извещателя сокращается. Вы можете легко и в любой момент проверить весь шлейф, просто сняв терминал

МСР5А – ручной пожарный извещатель.

Тестирование, восстановление и снятие крышки извещателя производится с использованием всего одного элемента – ключа. Один и тот же ключ подходит для проверки любого извещателя и нет необходимости держать несколько разных ключей.

МСР5А – ручной пожарный извещатель.

Установленный ручной извещатель не может быть снят или испорчен так, чтобы Вы об этом не узнали если крышку извещателя снять или разбить, то сработает сигнализация.

Для снятия крышки используется специальный ключ.

МСР5А – ручной пожарный извещатель.

Извещатель МСР5А с разрушаемым стеклом может легко превратиться в восстанавливаемый извещатель с не разрушаемой пластиной в соответствии с EN54-11. И наоборот. Вы всегда видите факт срабатывания извещателя – либо по разрушенному стеклу, либо по желтому флажку на пластине.

KG1 комплект сменных стекол

Сменное стекло KG1 защищено специальной пленкой и при активизации извещателя разламывается на две части без осколков

Поставляются с рисунком или надписью Сменные стекла поставляются упаковками по 10 штук (KG1x10) и по 50 штук (KG1x50)

SR1T коробка для настенной установки

Монтажная коробка обеспечивает подключение ручного извещателя к шлейфу при использовании

открытой и скрытой проводки

Клемма подключения экрана

ETT основание для врезной установки

Врезное основание обеспечивают подключение ручных извещателей к шлейфу при использовании скрытой проводки и врезной установки извещателя

Раздельные терминалы для проводников шлейфа и проводников извещателя обеспечивают удобство монтажа

BZR декоративная рамка

Декоративная рамка BZR используется при врезной установке ручных извещателей - обеспечивает

снижение профиля извещателей

Врезная установка MCP5A

PS200 прозрачная защитная крышка

Прозрачная защитная крышка предназначена для исключения случайного включения режима «Пожар»

ручного извещателя. Для активизации извещателя в этом случае необходимо приподнять защитную

крышку за ее выступающую нижнюю часть.

Крышка может быть дополнительно зафиксирована пластиковым хомутом или опломбирована

Может применяться при врезной и настенной установке



WСР5А – влагозащищенный ручной пожарный извещатель. IP67

  • Две модели:
    • WСР5А-RP01Sx – адресный ИПР
    • WСР5А-RP02Sx – адресный ИПР со встроенным изолятором КЗ
  • Простота и удобство в установке, настройке и тестировании
  • Индикатор Пожар
  • Удобная и наглядная установка адреса
  • Настенная установка
  • Защита от вскрытия и снятия
  • Элемент срабатывания – стекло или пластина
  • Аксессуары: комплект стекол KG1, защитная крышка PS200

Модули 200 серии

  • В составе серии 8 различных модулей
    • ESMIM200XE – модуль изолятор КЗ
    • ESMIM201E – модуль управления
    • ESMIM210E – модуль контроля одноканальный
    • ESMIM220E – модуль контроля двухканальный
    • ESMIM221E – модуль контроля двухканальный и управления одноканальный
    • ESMIM210E-CZ – модуль контроля неадресного подшлейфа
    • ESMIM210E-CZR – модуль контроля неадресного подшлейфа
    • ESMIM201E-240/DIN – модуль управления питанием
  • Все модули поддерживают протоколы 200+ и 200АР
  • Все модули
    • имеют рабочее напряжение 15...30В постоянного тока (для работы СДИ необходимо не менее 17,5В)
    • условия работы: температура –20...+60°С, влажность 5...95%

Аксессуары. M200E-SMB корпус для настенной установки

  • После установки базы на стену, модуль и крышка прикручиваются к базе винтами.

Аксессуары. M200E-DIN зажим для DIN рейки

  • Модуль фиксируется в зажиме с помощью клипсы. Зажим устанавливается на DIN-рейку

Аксессуары. M200E-PMB зажим для стены

  • Зажим устанавливается на плоскости с помощью 2-х винтов.
  • Модуль фиксируется в зажиме с помощью клипсы

Аксессуары. M200E-LWP комплект проводов

  • Комплект разноцветных монтажных проводов (100 пар)
  • Луженый провод и засечки на изоляции облегчают зачистку провода и подключение
  • Используются для соединения между модулями

Удобное подключение к шлейфу при помощи разъемов

Наглядная установка адреса

Встроенная индикация состояния каждого канала модуля при помощи 3-х цветного индикатора

  • мигает зеленый – дежурный режим (опрос)
  • зеленый включен на 1сек – выполнение команды панели
  • горит желтый – короткое замыкание
  • мигает желтый – неисправность (напр. нет оконечного резистора)
  • горит красный – включен по команде панели (тревога)
    • высший приоритет:
      • КЗ, горит желтый цвет, приходит команда – зажигается красный
      • Пришла команда – горит красный, КЗ – горит красный

ESMIM200XE Модуль-изолятор КЗ

  • Обеспечивает защиту от КЗ
  • Встроенный 2-х цветный индикатор
    • Дежурный режим – мигает зеленый
    • КЗ по входу или выходу – горит желтый
  • Не требует адреса
  • Степень защиты IP50

ESMIM201E. Модуль управления

  • Встроенный изолятор КЗ (можно не использовать)
  • Два режима работы:
    • «Сухой контакт» - обеспечивает коммутацию резистивной нагрузки до 2А при 30В= и до 0.5А при 30В~.
    • Контроль выходной цепи – требует внешнего питания и оконечного элемента (24В, 1,5А)
  • Встроенный 3-х-цветный индикатор
    • Дежурный режим – мигает зеленый
    • КЗ или неисправность входной цепи – мигает
    • желтый
    • Нагрузка включена – вкл. на 1 сек. зеленый
  • Занимает один адрес Степень защиты IP50

Модуль ESMIM201E в режиме контроля нагрузки

  • Контроль исправности цепи нагрузки
    • Обнаружение обрыва и короткого замыкания в цепи нагрузки
    • Контроль исправности цепи производится напряжением 2,5В обратной полярности
  • Установка режима контроля
    • Переключатель B в положении 0
    • Переключатель A в положении 0 – оконечный резистор 47кОм (M200E-EOL-R)
    • Переключатель A в положении 1 – оконечный диод+резистор (M200E-EOL-RD) (для VdS)
  • Подключение
    • Перемычка между контактами 6 и 7
    • Оконечное устройство (M200E-EOL-R или M200E-EOL-RD)
    • Диод последовательно нагрузке

Модуль ESMIM201E в режиме контроля нагрузки

Схема подключения

Если изолятор КЗ не используется, выход шлейфа подключается к клемме 5 Напряжение мониторинга линии 2,5 В=

Модуль ESMIM201E в режиме «переключающий контакт»

  • Контроль исправности цепи нагрузки не производится
  • Переключатели A и B – в положении 1
  • Если изолятор КЗ не используется, выход шлейфа подключается к клемме 5

ESMIM201E-240. Модуль управления питанием

  • Обеспечивает коммутацию нагрузки:- 5А, 250VАС либо 5А, 30VDC(один канал управления)
  • Встроенный изолятор КЗ (можно не использовать)
  • Настенная установка
  • Занимает один адрес
  • Класс защиты IP30

ESMIM201E-240-DIN. Модуль управления питанием

Обеспечивает коммутацию нагрузки:

Встроенный изолятор КЗ (можно не использовать)

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 92

- 5А, 250VАС либо 5А, 30VDC

(один канал управления)

Установка на DIN-рейку

Занимает один адрес

Класс защиты IP30

ESMIM201E-240.

Схема подключения

GRD

GRD

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 93

Две пары контактов Н.З. и Н.Р.: резистивная нагрузка, 30В 5А постоянного тока

или 250В 5А переменного тока

Ток включения реле не более 76мА, время включения реле 12 мс

Если изолятор КЗ не используется, выход шлейфа

подключается к клемме 5

ESMIM210E. Модуль контроля одноканальный

Встроенный изолятор КЗ (можно не использовать)

Два режима работы:

Без контроля входной цепи на КЗ

С контролем входной цепи на КЗ – требуется

доп.резистор 18кОм

Встроенный 3-х цветный индикатор

Дежурный режим – мигает зеленый

КЗ – горит желтый

Неисправность входной цепи– мигает желтый

Вход сработал – горит красный

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 94

Занимает один адрес Степень защиты IP50

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 95

ESMIM210E. Модуль

контроля одноканальный

Схема подключения

- без контроля линии на КЗ

- с контролем линии на КЗ

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 96

Если изолятор КЗ не используется, выход шлейфа подключается к клемме 5

ESMIM220E. Модуль контроля двухканальный

Встроенный изолятор КЗ (можно не использовать) Два канала контроля

Два режима работы:

Без контроля входной цепи на КЗ

С контролем входной цепи на КЗ – требуется доп.резистор 18кОм

Два встроенных 3-х цветных индикатора

Дежурный режим – мигает зеленый

КЗ – горит желтый

Неисправность входной цепи– мигает желтый

Вход сработал – горит красный

Занимает два адреса

Степень защиты IP50

ESMIM220E. Модуль

контроля двухканальный

Схема подключения

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 97

Если изолятор КЗ не используется, выход шлейфа подключается к клемме 5

Напряжение мониторинга линии 1.6В=

ESMIM221E. Модуль контроля двухканальный и управления

Встроенный изолятор КЗ (можно не использовать)

Два канала контроля и один канал управления

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 98

Объединяет 4 модуля в одном корпусе с сохранением режимов работы

Три встроенных 3-х цветных индикатора

Занимает три адреса

Степень защиты IP50

ESMIM221E. Модуль контроля двухканальный

и управления

Схема

подключения

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 99

Если изолятор КЗ не используется, выход шлейфа подключается к клемме 5

Напряжение мониторинга линии 1.6В=

ESMIM210E-CZ и -CZR. Модули контроля неадресного

подшлейфа.

Имеют встроенный изолятор КЗ (можно не использовать)

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 100

Контролируют шлейф неадресных пороговых извещателей – норма,

обрыв/замыкание, тревога

Могут питаться от шлейфа или от внешнего питания 24В

Совместимы со всеми неадресными извещателями System Sensor

ESMIM210E-CZR может использоваться для шлейфов взрывоопасных зон

Имеют функцию сброса

Занимают один адрес

Степень защиты IP50

Шлейф неадресных извещателей является однопороговым

ESMIM210E-CZ и -CZR. Модуль контроля неадресного

шлейфа.

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 101

Оконечный элемент: -CZ конденсатор 47 мкФ; -CZR резистор 3.9 кОм

Если изолятор КЗ не используется, выход шлейфа подключается к

клемме 5

Сигнал «Сброс» может быть использован для контроля сброса шлейфа. Уровень сигнала

низкий во время сброса шлейфа

Техничесткие характеристики ESMIM210E-CZ и –CZR:

Модуль

Устройства адресно-аналогового шлейфа.

Модули 200 серии

Schneider Electric - Департамент технической поддержки 102

??Напряжение питания от внешнего источника

15...28В=

??Напряжение питания от адресного шлейфа

18...28В=

??Макс. ток модуля в дежурном режиме

0.5мА

Неадресный шлейф

-CZ -CZR

??Макс. ток потребления в дежурном режиме

3мА 3.8мА

??Макс. ток шлейфа

15мА 60мА

??Оконечный элемент

47мкФ 3.9 кОм

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 103

Взрывоопасные зоны

Для обслуживания взрывоопасных зон можно применять неадресные

пороговые шлейфы:

Устройства адресно-аналогового шлейфа.

Извещатели: 5451 Е

IS

максимальное количество в шлейфе

15

шт.

Извещатели пожарные ручные:

WR2001IS

,

WR7/2001IS

,

WR4001IS

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 104

Взрывоопасные зоны

– извещатель 22051EISE не поддерживает работу по протоколу 200AP,

работает только по протоколу 200+ с соответствующими ограничениями

(40 Ом).

– нет версии с изолятором КЗ, цвет только Ivory

Для обслуживания взрывоопасных зон можно

применять дымовые адресные извещатели

ESMI 22051EISE

:

Schneider Electric - Департамент технической поддержки 105

– максимальное количество в шлейфе 15 шт, длина до 300м.

– базовые основания В501АР

– использовать выносные индикаторы нельзя

Оповещатели

Оповещатели нового поколения серии New IAV

Три типа оповещателей:

Звуковой (WSO, BSO)

Световой (WST)

Комбинированный (WSS, BSS)

Каждый тип имеет две модели:

без изолятора короткого замыкания

с изолятором короткого замыкания

Два вида исполнения:

Стандартный (WSx-xx-xxx)

Цокольный (BSx-xx-xxx)

32 типа звуковых сигналов

Уровень звукового давления до 95 дБ на расстоянии 1 м Уровень

защиты :

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 106

IP24, IP44, IP65 (стандартная, высокая, влагозащитная базы)

Стандартное базовое основание - B501AP

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 96

Оповещатели

Основные технические характеристики:

Диапазон напряжений питания:

15 ... 32В= (без изолятора)

15 ... 29В= (с изолятором)

Ток потребления в деж. режиме:

450мкA

Максимальный ток в режиме

«Пожар» в зависимости от типа оповещателя и

тона от 3,28 до 9,05 мА Диапазон рабочих температур, от -25 до +70 °C

Установка адреса

Относительная влажность (без конденсации), до

95 % x10

В базовых оповещателях запрещается использовать

низкий уровень громкости

Не используется в

протоколе 200+

0

x1

0

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 97

Тип

оповещателя

IAV

Цвет

основания

Цвет корпуса

или

рассеивателя

Изолятор

ОЕМкод

Пример

обозначения

Настенный звуковой

WSO

Р – белый

– слон.

кость”

Корпус:

R - красный

P - белый

– “слоновая

кость”

Рассеиватель:

R - красный

A - желтый

- бесцветный

– есть N

- нет

От 00

до 99

WSO-PR-I33

Настенный

комбинированный

WSS

WSS-PA-N33

Настенный

световой

WST

WST-PC-I33

Цокольный

звуковой

BSO

BSO-PP-I33

Цокольный

комбинированный

BSS

BSS-PR-N33

Цокольный

световой

BST

BST-DA-N33

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 98

Оповещатели серии IAV

WSS-PR



BSO-DD

WST

-

PA

WSO

-

PR

BSS

-

PR

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 99

Особенности

• Обновленный дизайн

BST-DA

• Встроенный изолятор короткого замыкания (опция)

• Поддержка расширенной версии протокола 200+ - 200АР

• Обратная совместимость с протоколом 200+

Оповещатели серии IAV

BRR WPW WRR

Оповещатели серии New IAV могут использоваться со следующими базами:

? низкопрофильная база (IP24)– стандартная база В501АР (белая),

В501АР-IV («слоновая кость»);

Устройства адресно-аналогового шлейфа.

Schneider Electric - Департамент технической поддержки 100

? высокая база (IP44) – BRR (красная),

BDD («слоновая кость»),

BPW (белая);

? влагозащищенная база (IP65) – WRR (красная),

WDD («слоновая кость»),

WPW (белая)

Schneider Electric - Департамент технической поддержки 101

Оповещатели безадресные ENScape.

Звуковой оповещатель CWSO-RR-S1 (S2) ) / W1 (W2)

? 32 типа звуковых сигналов, до 100 дБ

? Макс. ток потребления 35 мА

Световой оповещатель CWST-RR-S5 (S6) / W5 (W6)

? Макс. ток потребления 37 мА

? EN54-23, классы С и W

Комбинированный звуковой/световой оповещатель

CWSS-RB-S3 (S4) / (W3 (W4)

? 32 типа звуковых сигналов, до 100 дБ

? Макс. ток потребления 40.3 мА

? EN54-23, класс О

Комбинированный звуковой/световой оповещатель

повышенной яркости

CWSS-RB-S5 (S6) / (W5 (W6)

? 32 типа звуковых сигналов, до 100 дБ

? Макс. ток потребления 73.5 мА

? EN54-23, классы С и W

Schneider Electric - Департамент технической поддержки 102

? Диапазон рабочих температур, °C от -30 до +70

? Sx (Wx) – база низкопрофильная IP21C (высокопрофильная IP65)

Устройства адресно-аналогового шлейфа.

Тех.обслуживание

Адресно-аналоговые приборы постоянно осуществляют контроль

поступающего сигнала и сигнализируют о неисправности/необходимости

обслуживания, если:

нет ответа на запрос

чувствительность вышла за установленные пределы

Однако, из-за накопления пыли в оптической камере дымового

извещателя, необходимо производить техническое обслуживание

извещателей, которое должно включать :

Проверку сигналов неисправности извещателей от ПКП

Чистку извещателя в соответствии с прилагаемой к нему инструкцией

Проверку извещателей самотестированием, инициированным от ПКП

Возможно тестирование извещателей с помощью «искусственного» дыма или

путем поднесения магнита

Schneider Electric - Департамент технической поддержки 103

Устройства адресно-аналогового

шлейфа. Тех.обслуживание

Schneider Electric - Департамент технической поддержки 104

Тестирование осуществляется

магнитом

? Для тестирования установленного на

потолке извещателя можно

использовать телескопическую штангу

NoClimb

Функциональное тестирование

? для дымовых извещателей используют

аэрозольные баллоны,

? для температурных извещателей

используют нагретый воздух NoClimb

(Testifire, UK)

Рекомендуется, тестирование

производить ежемесячно, тестируя

группу устройств шлейфа

функционально или при помощи

магнита

Schneider Electric - Департамент технической поддержки 105

Новый протокол адресно-аналогового шлейфа –

200АР

Совместимость старых и новых устройств шлейфа:

? Извещатели, работающие по протоколу 200АР, совместимы с

предыдущими протоколами (500/200/200+) – их можно

устанавливать в старые шлейфы

? В новый шлейф можно установить до 20 извещателей,

работающих по старым протоколам (500/200/200+) При этом

сопротивление шлейфа должно быть не более 40 Ом

(свойство контроллера FX-SLC)


Задать вопрос специалисту

.
