Адресно-аналоговые панели пожарной сигнализации серии FX NET/RU имеют модульную конструкцию и обеспечивают эффективное и надежное обнаружение возгорания.
В серию FX NET/RU входят панели FX NET/RU, FXL NET/RU, FXM NET/RU и FXS NET/RU.
Гибкая встроенная логика управления позволяет легко управлять как пассивным, так и активным противопожарным оборудованием и даже трехступенчатым предупреждением об опасности и тревогой эвакуации.
Обеспечена совместимость с другими устройствами обнаружения пожара, такими как выносная панель управления FMPX/RU, светодиодная индикаторная панель ZLPX, повторитель сигнала REPX, модуль контроля и управления MCOX. Для интеграции в систему управления зданиями и сооружениями в системе предусмотрен шлюз InfoLON для передачи данных в сеть LON и OPC интерфейс.
Внимание!
Максимальная общая нагрузка панели в дежурном режиме – 1 A и 4.0 A в режиме тревожной сигнализации.
Максимальное число плат SLC, LC, CLC, IOC, OCA, REPX-OB, MCOX-OB и ZLPX-IC – 5 в FX NET и 9 в FXL NET.
Внимание!
Максимальная общая нагрузка панели в дежурном режиме – 0.5 A и 2.2 A в режиме тревожной сигнализации.
Максимальное число плат SLC, LC, CLC, IOC, OCA, REPX-OB, MCOX-OB и ZLPX-IC – 2.
Внимание!
Питание панели FXS NET производится от панелей FX NET, FXL NET или FXM NET.
Максимальное число плат SLC, LC, CLC, IOC, OCA, REPX-OB, MCOX-OB и ZLPX-IC – 1.

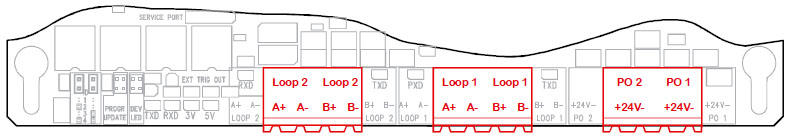

| Шлейфовые расширители FX-SLC и FX-LC | ||
| Размеры | 160x135x20 мм |  |
| Вес | 169 г | |
| Потребление тока | 56 мA | |
| Подключение к панели | Плата системной шины | |
| Внешние подключения |
 |
| Шлейфовый расширитель FX-CLC | ||
| Размеры | 160x135x33 мм |  |
| Вес | 215 г | |
| Потребление тока | 20 мA + 5,6 мA/линия: оконеч. резистор 4,7 кОм 8,1 мA/линия: оконеч. резистор 2,94 кОм 15,6 мA/линия: норм.закр. входы |
|
| Подключение к панели | Плата системной шины | |
| Внешние подключения |
 |
| Плата последовательного интерфейса FX-SAA | ||
| Размеры | 102x47x16 мм |  |
| Вес | 52 г | |
| Потребление тока | 18 мA | |
| Подключение к панели | Плата MC | |

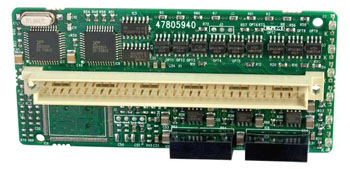

| Плата последовательного интерфейса FX-SAB | ||
| Размеры | 102x47x16 мм |  |
| Вес | 55 г | |
| Потребление тока | 36 мA | |
| Подключение к панели | Плата MC | |
| Плата последовательного интерфейса FX-SAC | ||
| Размеры | 102x47x16 мм |  |
| Вес | 59 г | |
| Потребление тока | 36 мA | |
| Подключение к панели | Плата MC | |
| Плата ввода-вывода FX-IOC | ||
| Размеры | 160x135x18 мм |  |
| Вес | 174 г | |
| Потребление тока | 20 мA | |
| Подключение к панели | Плата системной шины | |
| Внешние подключения |
 |
| Плата ввода-вывода FX-OCA | ||
| Размеры | 160x135x33 мм |  |
| Вес | 232 г | |
| Потребление тока | 3 мA +10 мА при активация реле | |
| Подключение к панели | Плата системной шины | |
| Внешние подключения |
 |
