Устройство адресной системы пожарной сигнализации ESA1
Внимание: данное оборудование снято с производства!
- Адресная аналоговая система пожарной сигнализации ESA1 (Финляндия) предназначена для использования в малых зданиях (500 - 2000 кв.м);
- 1 адресный шлейф (99 извещателей и 99 модулей адресации, 1...16 зон);
- В одной системе сконцентрировано раннее обнаружение пожара и мгновенное предупреждение;
- Широкий диапазон компонентов:
- OMNI мульти-извещатель;
- FILTREX дымовой извещатель;
- LASER лазерный извещатель в дополнение к аналоговым извещателям: дымовым, оптическим и ионизационным;
- Модули контроля и управления.
- Использование лазерного извещателя в системе ESA1 расширяет ее возможности по выявлению возгорания на ранней стадии;
- Возможность подключения дополнительного функционального оборудования;
- Определение функций при помощи DIP переключателей или программы конфигурации.
Технические данные:
- Габаритные размеры: 410х370х70мм;
- Диапазон рабочих температур: +5...+40oC;
- Рабочее напряжение: 220В переменного тока, 50Гц;
- Аккумуляторная батарея: 6 (12) Ач;
- Класс защиты: IP-41;
- Относительная влажность: максимум 93%.
|
Подключение шлейфа к панели управления |
Подключение линий к панели управления. |
 |
Диапазон адресации извещателей и модулей
| |
Низкие |
|
Высокие |
| 01.001 |
Аналоговый ионизационный извещатель |
01.101 |
Кнопка ручного вызова |
| 01.002 |
Модуль управления |
01.102 |
Аналоговый оптический извещатель |
| 01.098 |
Аналоговый дымовой извещатель |
01.198 |
Модуль контроля |
| 01.099 |
Традиционный извещатель зоны |
01.199 |
OMNI извещатель |
Расположение выходов на панели управления

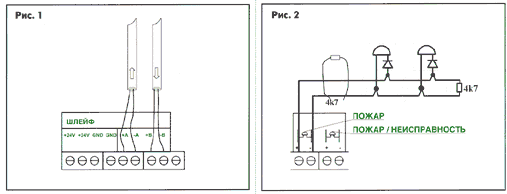

Панель ESA1 имеет выходы, предназначенные для инициализации сигналов "Пожар" и "Неисправность" (см. рис.3).
- 1 линия сигнализации "Пожар"
(возможен пульсирующий либо
постоянный выход);
- 1 линия сигнализации "Предупреждение о пожаре/неисправности" (возможен пульсирующий либо
постоянный выход)
- Установка фуекций при помощи DIP переключателей (24 В, max 500 mA):
- Пожар или неисправность;
- Функциональное оборудование или нормальный выход.
Панель управления ESA1 имеет два специальных релейных выхода CO1 и CO2 (рис.3).
Характеристики выходов:
- 2 "сухих" контакта;
- Max 30 В постоянного тока, 1 А;
- Выбор функций осуществляется при помощи программы конфигурации.
Возможные функции для выходов
- Не используется;
- Пожарная тревога;
- Предупреждение о пожаре;
- Неисправность;
- Необходимость технического обслуживания;
- Индикатор подавления;
- Индикатор уровня доступа;
- Управление дверью в случае пожара;
- Управление пожаротушением.
Расположение входов на панели управления
Панель ESA1 также имеет 5 входов с возможностью выбора функций этих входов при помощи программы конфигурации:
- Каждый вход может быть сконфигурирован независимо от других входов;
- Любой вход может быть сконфигурирован как нормально замкнутый или нормально разомкнутый;
- Любой вход может реализовывать любую функцию.
Возможные функции для входов:
- Не используется;
- Сработала система пожаротушения (по умолчанию вход 3) - нормально разомкнутый;
- Дымовые отверстия открыты (по умолчанию вход1) - нормально разомкнутый;
- Ошибка при передаче сигнала о пожаре (по умолчанию вход 3) - нормально замкнутый;
- Ошибка при передаче сигнала о неисправности (по умолчанию вход 4) - нормально замкнутый;
- Неисправность системы пожаротушения (по умолчанию вход 5) - нормально замкнутый;
- Установлена задержка сигнальной тревоги - нормально замкнутый;
- Задержка сигнальной тревоги, начальное время Т2, - нормально разомкнутый;
- Задержка сигнальной тревоги, сброс, - нормально разомкнутый;
- Запуск пожарного оборудования - нормально замкнутый;
- Сигнал об эвакуации - нормально разомкнутый;
- Вход логического контроллера - нормально разомкнутый.
Функциональная схема подключения внешних устройств к панели ESA1
