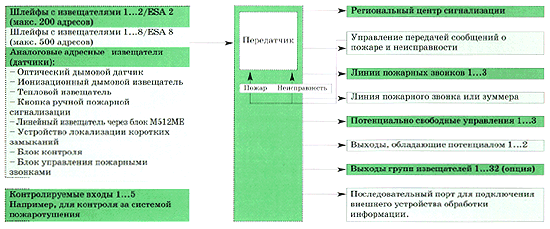

| Щит пожарной сигнализации ESA 2 для двух шлейфов | Конструкция щита "ESA"2 | |
 |
 |
 |
| Размеры щита пожарной сигнализации ESA 2 | Рама для установки в нише I-35840, размеры для установки центрального блока ESA 2 |
|
| Технические характеристики | Щит пожарной сигнализации ESA 2 | Ниша для монтажа |
| Размеры | ||
| - высота | 670 мм | 780 мм |
| - ширина | 442 мм | 460 мм |
| - глубина | 130 мм | 90 мм |
| Количество шлейфов | 2 | |
| Количество адресов в шлейфе | ||
| - без конфигурации | 99 адресов | |
| - конфигурированные | 99+99 адресов ** | |
| Количество адресов на щите | 198 | |
| Рекомендуемый аккумулятор (устанавливаемый внутри щита аккумулятор имеет резерв на 72 часа) |
15 Ач | |
| Вес | 30 кг * | |
| Рабочая температура | -10оС ... +40оС | |
| Температура хранения | -10оС ... +40оС | |
| Макс. влажность | 95% | |
| Класс защиты | IP 43 | |
| Цвет | белый | |
| Материал, из которого изготовлен шкаф | листовая сталь | |
| Стандарт | pr EN-54 pt. 2 и 4 | |
| Рекомендуемая высота установки | Верхний край шкафа на высоте ~1700 мм от уровня пола |
Примечания:
* - Полностью укомплектован, включая батареи
** - 99 адресов для извещателей и 99 адресов для блокаI/O

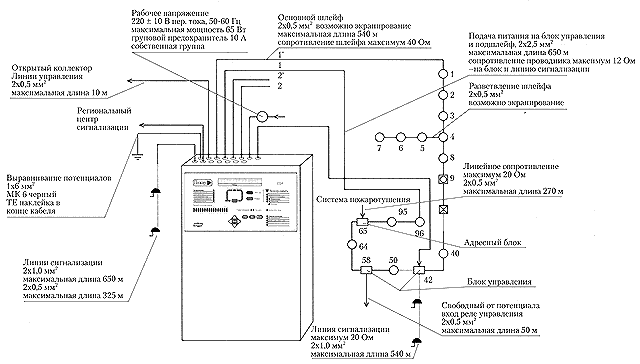

| Кабельные соединения | Количество жил x площадь сечения |
Максимальная длина | Рекомендуемый кабель и примечания |
| Шлейфовые кабели | 2x0.5 мм2 экранирование |
540 м (40 Ом) |
Внимание! Сопротивление кабеля шлейфа не более 40 Ом. Максимальная емкость шлейфа 0.36 мкФ |
| 2x1.0 мм2 экранирование |
около 1000 м (40 Ом) |
Внимание! Сопротивление кабеля шлейфа не более 40 Ом. (необходимо соединить 2 проводника) | |
| Разветвления шлейфа | 2x0.5 мм2 экранирование |
540 м (40 Ом) |
Внимание! Сопротивление кабеля шлейфа не более 40 Ом |
| Подшлейфы (для извещателей) (100 Ом) |
2x0.5 мм2 экранирование |
1200 м (100 Ом) |
Внимание! Проверить допустимое сопротивление подшлейфа адресных компонентов по инструкции (M512ME) |
| Подшлейфы (для ручной сигнализации) |
2x0.5 мм2 экранирование |
270 м (20 Ом) |
Внимание! Сопротивление кабеля шлейфа не более 20 Ом |
| Принтер - линия последовательной передачи |
2x0.5 мм2 экранирование |
15 м | |
| Линии последовательной передачи RS-422 - системы INFO - MESA (концентратор для щитов ESA) |
4x0.5 мм2 экранирование |
1000 м | |
| Выходы щита ESA | 2x0.5 мм2 экранирование |
2000 м | Внимание! Сопротивление линии равно 20 Ом |
| - открытый коллектор линии управления | 2x0.5 мм2 экранирование |
10 м | 24 В постоянного тока, максимальная токовая нагрузка 100 мА (все выходы в целом max 400 мА) |
| Адресные блоки управления - линии подачи питания |
2x0.8 - 2x1.5 мм2 | определяется в каждом конкретном случае | Сечение и длина проводников линии питания определяется в зависимости от количества блоков релейного регулирования и растояния между ними |
| - линия сигнализации | 2x1.5 мм2 | 540 м | |
| Сетевой кабель | 3x1.5 мм2 | Подключение в сеть - 220 ± 10 В переменного тока, 50-60 Гц - максимальная мощность 65 Вт - групповой предохранитель 10 А, собственная группа |
|
| Кабель выравнивания потенциала главного щита | 1x6 мм2 | МК 6 черный. ТЕ изоляция в конце кабеля - подключение в точке главного выравнивания потенциала здания |
|
| Линии управления щита ESA * | |||
| - линия пожарных звонков | 2x1.0 мм2 | 650 м | Падение напряжения в кабеле максимум 3.7 В в последнем сигнализаторе на линии. См. токопотребление различных типов сигнализаторов. |
| - программируемые обладающие потенциалом управления | 2x0.5 мм2 | 325 м | |
| - линия звонков неисправности | |||
